手机功能要强大,外观也要精美

随着手机用户对外观要求精美,对电池超长时间续航的需求,手机生产厂商在配件的精密度上下足了功夫

测量、检测等精度要求越来越高

随之带来的是光学镜头、视觉系统等一些检测类核心部件在应用中对其精度要求也越来越高。

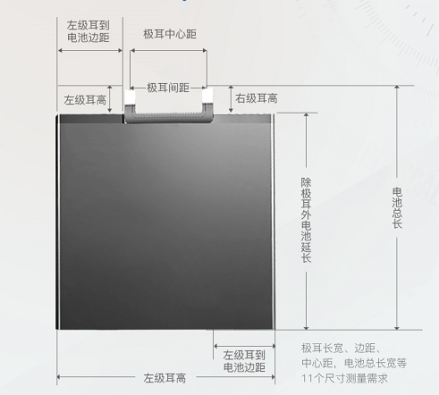

一颗手机锂电池需要测量哪些尺寸?

手机能量之源的锂电池生产中需要测量哪一些尺寸参数,才能够让精确到μm的手机空间得到充分利用呢?

寸土寸金的手机内部空间

要满足外观小巧、薄,电池续航久、拍照效果好等一系列大众诉求,故手机内部空间就像深圳的房产一样,寸土寸金。

考验光学镜头测量精密度

所以手机零部件尺寸必须尽可能小,那精密度就要尽可能高

手机锂电池重复测量精度0.015mm

手机锂电池其电池极耳不规则、有形变和翘曲,不仅考验视觉算法能力,更考验镜头的光学还原能力,灿锐光学镜头依然能够保持其重复测量精度在0.015mm。

电池厚度是手机续航容量的保障

为保障电池续航能力,满足狂刷手机不掉电量,4000mA、5000mA的电池容量算常规要求了,所以电池还是有一定厚度的。

有厚度的零部件测量对远心度要求高

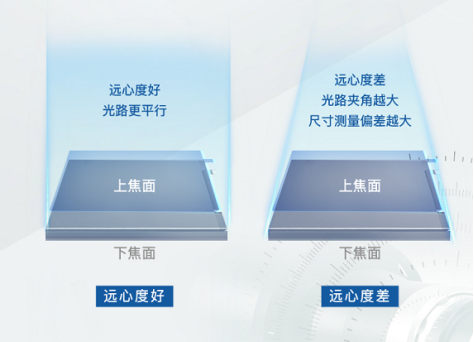

电池厚度在测量过程中非常考验光学镜头的远心度了,为什么呢?我们来看看下图:

远心度越好,手机电池的11个尺寸测量精度就越高,反之精度越差,故远心度对电池这种有厚度的零部件测量,要求是偏高的。

畸变会直接影响测量精度

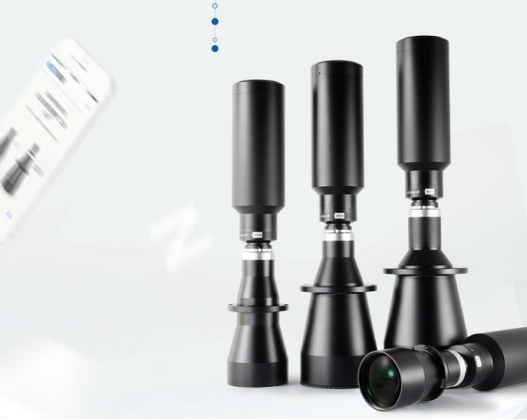

灿锐远心的镜头的 超低畸变(0.035% ) 带来了极好的图像一致性,让后期软件的标定和补偿变的更加轻松。

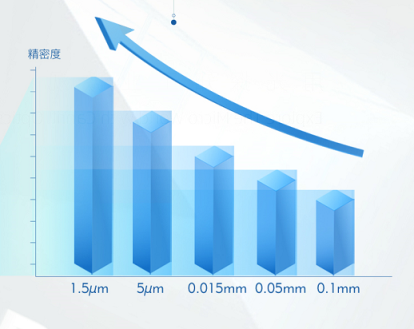

灿锐镜头精度能力

在此类产品测量上,其精度在190X130MM的视野范围内,上下离焦4MM时重复测量精度高达±1.5um;离焦总高度60MM时,重复测量精度仍达到±5um。

【配图:做一个平面190*130mm的屏幕,在不同焦距高度写上对应精度】

灿锐,用光丈量。

用光探知工业微观!
